Graissage du mécanisme de quille sur Etap 20

Message  Admin le Mer 16 Sep 2009 - 20:30

La quille devenant très dur à relever, j'ai décidé de graisser la tige fileté composant le mécanisme de quille sur mon Etap 20.

Je voulais d'abord démonter tout le système mais les vis du petit capot alu coiffant les jumelles étants grippées, la solution la plus facile retenue était de démonter le support de mât en entier.

Pour cela, il suffit de dévisser les 4 gros écrous maintenant le support au pont. Ensuite, il suffit de tourner la manivelle comme pour descendre la quille et la tige remonte toute seule puisque la quille repose sur la remorque.



Lors de la dépose, j'ai constaté que l'ancienne graisse s'était transformée en une espèce de pâte plutôt épaisse et ne jouant plus du tout son rôle lubrifiant.



La tige une fois enlevée, il suffit de la nettoyer à l'aide d'un dégraissant et regressé le tout avec une bonne graisse fournie par votre shiphandler. Dans le doute, j'ai mis la dose... Cool



Ceci fait, un bon nettoyage du pont et du support de mât, suppression des résiduts de Sika, application d'un nouveau joint, quelques tours en sens inverse pour ammener le support au niveau du pont et serrage des écrous. Après essais sur les quelques cm que la remorque peut permettre ça n'a pas l'air mal. A voir à la prochaine sortie.
avatar
Admin
Admin

Messages : 191
Date d'inscription : 21/06/2009
Age : 42
Localisation : Bruxelles

Voir le profil de l'utilisateur http://etap.forumactif.com

Revenir en haut Aller en bas

graissage

Message  danslvent le Sam 19 Sep 2009 - 9:24

Bonjour,

Dans le "boitier de pied de mat" tu as aussi un mécanisme qu'il vaut mieux graisser. mais c'est faisable pied de mat en place. Tu as en fait deux engrenages coniques (celui du haut de la vis sans fin et celui qui est dans l'axe de la manivelle), les graisser améliore aussi la remontée. Ce que tu peux graisser aussi c'est le "patin" arrière en téflon de la quille. Tu y as accès en enlevant l'arrière de la housse de quille (on le voit en haut et en remontant la quille à fond tu peux le démonter).

Quelques photos lors du démontage de ma quille en 2002

Le "patin du haut qui s'est cassé en sortant la quille (acrobatique...)


L'engrenage de l'axe de la manivelle


Les Patins avants (haut et bas)
avatar
danslvent

Messages : 180
Date d'inscription : 14/08/2009
Age : 39
Localisation : Landes - St Paul Les Dax -

Voir le profil de l'utilisateur http://pagesperso-orange.fr/etap20/

Revenir en haut Aller en bas

quille

Message  danslvent le Sam 19 Sep 2009 - 9:26

Peut-être déjà posté...



avatar
danslvent

Messages : 180
Date d'inscription : 14/08/2009
Age : 39
Localisation : Landes - St Paul Les Dax -

Voir le profil de l'utilisateur http://pagesperso-orange.fr/etap20/

Revenir en haut Aller en bas

Re: Graissage du mécanisme de quille sur Etap 20

Message  Admin le Sam 19 Sep 2009 - 14:40

Excellent merci! Very Happy

Je m'y mets tout de suite!
avatar
Admin
Admin

Messages : 191
Date d'inscription : 21/06/2009
Age : 42
Localisation : Bruxelles

Voir le profil de l'utilisateur http://etap.forumactif.com

Revenir en haut Aller en bas

Re: Graissage du mécanisme de quille sur Etap 20

Message  danslvent le Jeu 24 Sep 2009 - 19:04

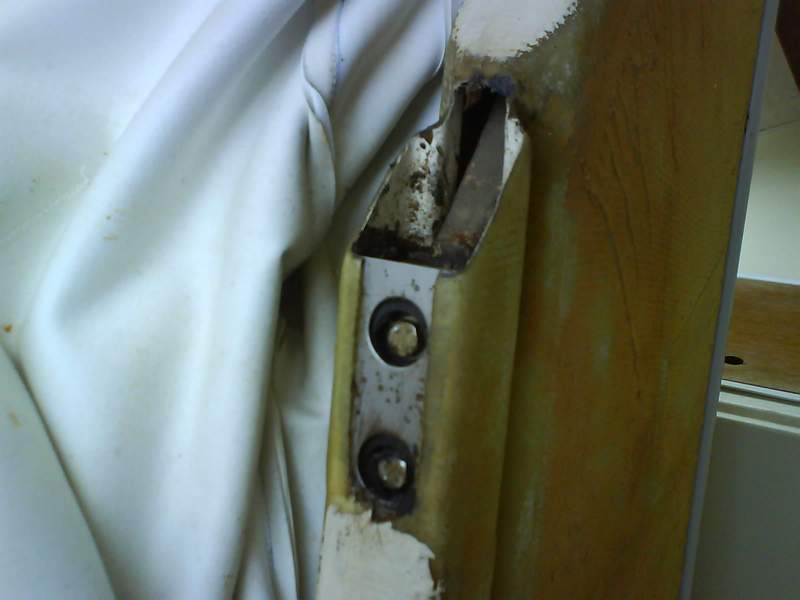

Photos retrouvées du patin arrière




avatar
danslvent

Messages : 180
Date d'inscription : 14/08/2009
Age : 39
Localisation : Landes - St Paul Les Dax -

Voir le profil de l'utilisateur http://pagesperso-orange.fr/etap20/

Revenir en haut Aller en bas

remerciement d'un nouveau propriétaire etap 20

Message  herve le Jeu 24 Fév 2011 - 15:12

bonjour,
je suis nouveau sur le forum et j'ai été très intéressé par le sujet, j'ai un etap 20 depuis mars 2010 et en navigation j'ai toujours eu peur de baisser la quille à fond. si j'ai bien compris c'est le patin du haut qui sert de sécurité!
donc merci pour les renseignements.
où peut on trouver des patins neufs et d'aures pièces pour etap 20
j'envisage de refaire le pont ( anti dérappant, raccord gelcoat et peinture)
encore merci et à ,bientôt
herve
