système de relevage de quille ETAP 22
J'ai modiifé le système de relevage de quille sur l'Etap 22.

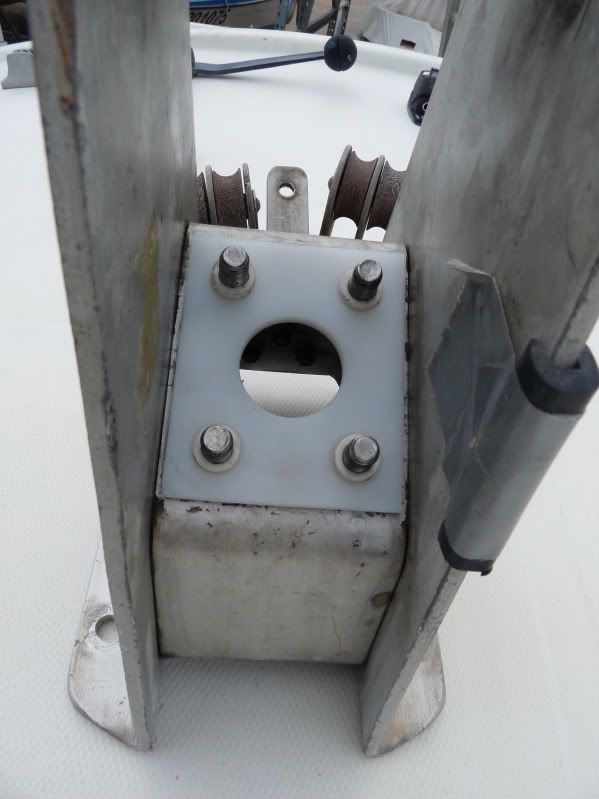

Les jumelles de mât commençaient à se corroder car une plaque et des vis en inox etaient en contact direct avec le pieds de mât en aluminium. J'ai changé les vis pour en mettre des plus longues et insérer une rondelle nylon.

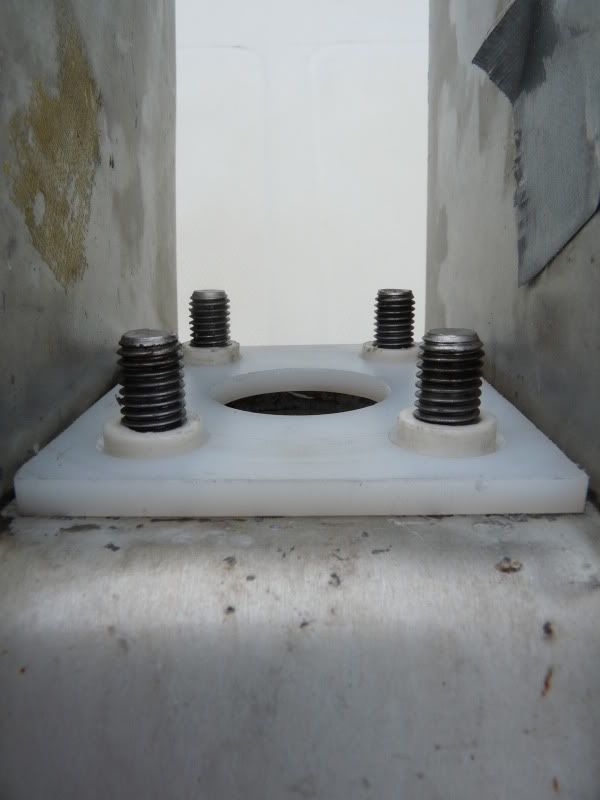

J'ai ajouté une entretoise en nylon entre la tôle inox et le pieds de mât ainsi que des rondelles reprenant l'épaisseur de l'ensemble.

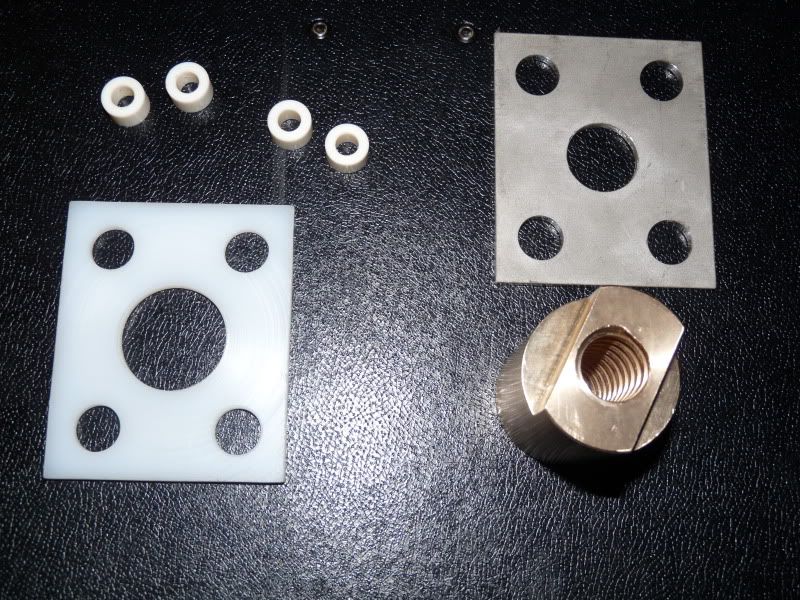

Il suffit de replacer la tôle inox et de serrer l'ensemble avec les écrous borgnes d'origine. Les nouvelles vis sont de dimensions 10X30, c'est suffisant. Voici le lien vers une photo des pièces ajoutées, ainsi que d'un nouvel écrou en laiton de remontée de quille.
Je dispose des plans de toutes ces pièces au format solidworks et pdf pour ceux qui seraient intéressés.
Gilles
Les jumelles de mât commençaient à se corroder car une plaque et des vis en inox etaient en contact direct avec le pieds de mât en aluminium. J'ai changé les vis pour en mettre des plus longues et insérer une rondelle nylon.
J'ai ajouté une entretoise en nylon entre la tôle inox et le pieds de mât ainsi que des rondelles reprenant l'épaisseur de l'ensemble.
Il suffit de replacer la tôle inox et de serrer l'ensemble avec les écrous borgnes d'origine. Les nouvelles vis sont de dimensions 10X30, c'est suffisant. Voici le lien vers une photo des pièces ajoutées, ainsi que d'un nouvel écrou en laiton de remontée de quille.
Je dispose des plans de toutes ces pièces au format solidworks et pdf pour ceux qui seraient intéressés.
Gilles
système de relevage de quille ETAP 22
Bonjour,
J'ai en vu un etap22 de 1974 (3500euros) en piteuse état...et un peu piraté réa de chariot en moins, sellerie disparue, balcon avant cassé, listons intérieurs extérieurs pourris, pont peint repeint...
Mais ce qui me pose un problème métaphysique c'est le système de relevage qui me semble incomplet ( sur le pont le bout de la tige filetée est nue sans tête?). Les 300 tours de clef à molette (si j'ai bien compris), ne m'excitant guère,
l'un d'entre vous aurait il l'expérience d'une mise en place d'un mécanisme autre à base de palan par exemple? (avec blocage par tige en position basse...remplacement tige filetée par axe plein sur palier nilon....)
Merci de me faire profiter de vos expériences
J'ai en vu un etap22 de 1974 (3500euros) en piteuse état...et un peu piraté réa de chariot en moins, sellerie disparue, balcon avant cassé, listons intérieurs extérieurs pourris, pont peint repeint...
Mais ce qui me pose un problème métaphysique c'est le système de relevage qui me semble incomplet ( sur le pont le bout de la tige filetée est nue sans tête?). Les 300 tours de clef à molette (si j'ai bien compris), ne m'excitant guère,
l'un d'entre vous aurait il l'expérience d'une mise en place d'un mécanisme autre à base de palan par exemple? (avec blocage par tige en position basse...remplacement tige filetée par axe plein sur palier nilon....)
Merci de me faire profiter de vos expériences
ti_zef- Messages : 3
Date d'inscription : 28/03/2010
SYSTÈME DE RELEVAGE DE QUILLE ETAP 22
Bonjour,
Au vu de l'état annoncé de cet Etap 22 et du prix proposé, j'aurais tendance à passer mon chemin. Le net regorge d'annonces pour des bateaux dont les propriétaires ont eu le plus grand soin, il vaut peut-être mieux mettre un peu plus cher au départ et éviter de mauvaises surprises.
J'ai déjà vu des photos d'un système de relevage de quille motorisé avec un moteur genre essuie-glace de voiture. Je ne sais pas si c'est efficace et facile à installer mais c'est réalisable.
http://www.leboncoin.fr/li?ca=19_s&q=etap%2022&c=7&st=s&th=1&w=3&sp=1
Cdlt
Gilles
Au vu de l'état annoncé de cet Etap 22 et du prix proposé, j'aurais tendance à passer mon chemin. Le net regorge d'annonces pour des bateaux dont les propriétaires ont eu le plus grand soin, il vaut peut-être mieux mettre un peu plus cher au départ et éviter de mauvaises surprises.
J'ai déjà vu des photos d'un système de relevage de quille motorisé avec un moteur genre essuie-glace de voiture. Je ne sais pas si c'est efficace et facile à installer mais c'est réalisable.
http://www.leboncoin.fr/li?ca=19_s&q=etap%2022&c=7&st=s&th=1&w=3&sp=1
Cdlt
Gilles
système de relevage de quille ETAP 22
Merci pour l'info Gilles, le problème c'est que je réside aux Antilles et y'a pas grand choix...
ti_zef- Messages : 3
Date d'inscription : 28/03/2010
les Antilles
Quelle idée que de résider dans de telles contrées, nous sommes beaucoup plus chanceux en métropole (pour le choix du voilier).
Sinon il est possible d'en acheter un en métropole et de le convoyer à travers l'Atlantique!
Sinon il est possible d'en acheter un en métropole et de le convoyer à travers l'Atlantique!
Re: système de relevage de quille ETAP 22
Enfin quelqu'un qui compatit à mon calvaire!, même plus la chance de naviguer avec une serviette éponge autour du cou, 2 pulls 1 veste de quart pantalon de ciré avec une bonne eau à 7° .... En tout cas les marinas ici c'est vraiment pas terrible y'a très peu de places...Donc c'est mouillage et en cas de cyclone l'échouage dans la mangrove, (ou l'exil au Venezuela) du coup l'etap22 me parait un bateau assez adapté à ces contrées hostiles.
Je suis vraiment étonné que personne n'ai tenté de modifier le système de relevé de la quille, au portant il doit y avoir un net gain en vitesse en relevant la quille non? Du coup ça peut être sympa débrider un peu de génois d'une main tout en bordant un peu de quille de l'autre. En fait j'ai le fantasme de gueuler sur mon bateau: "choquer la quille!!!!"
Je suis vraiment étonné que personne n'ai tenté de modifier le système de relevé de la quille, au portant il doit y avoir un net gain en vitesse en relevant la quille non? Du coup ça peut être sympa débrider un peu de génois d'une main tout en bordant un peu de quille de l'autre. En fait j'ai le fantasme de gueuler sur mon bateau: "choquer la quille!!!!"
ti_zef- Messages : 3
Date d'inscription : 28/03/2010
dimensions écrou laiton
Bonjour Gilles. Pourrais-tu me fournir les dimensions de l'écrou en laiton (ou nylon) du système de relevege du 22?
Je suis presque certain que celui de mon Pinky est cassé et que c'est pour ça que je ne sais plus redescendre (ni monter) ma dérive...
Il faudra donc que je soulève le bateau à la grue mais avant d'avoir rendez-vous avec elle sur un chantier, je pourrais déjà me faire fabriquer un nouvel écrou...
Merci beaucoup.
Alain.
Je suis presque certain que celui de mon Pinky est cassé et que c'est pour ça que je ne sais plus redescendre (ni monter) ma dérive...
Il faudra donc que je soulève le bateau à la grue mais avant d'avoir rendez-vous avec elle sur un chantier, je pourrais déjà me faire fabriquer un nouvel écrou...
Merci beaucoup.
Alain.
Pinky- Messages : 7
Date d'inscription : 20/01/2012
Age : 57
Localisation : Namur (Belgique)
Re: système de relevage de quille ETAP 22
Bonjour Alain,
Pas de problème, il me suffit de retrouver sur quel PC ce plan est enregistré.
@+
Gilles
Pas de problème, il me suffit de retrouver sur quel PC ce plan est enregistré.
@+
Gilles
